冶煉回轉窯

冶煉回轉窯介紹

冶煉回轉窯在建材、冶金、化工、環保等許多生產行業中。冶煉回轉窯主要由窯筒體、傳動裝置、支撐裝置、擋輪裝置、窯頭密封裝置、窯尾密封裝置、窯頭罩等組成。筒體由鋼板卷制而成，筒體內鑲砌耐火襯，其配件非常經久耐用，使用壽命高于同類回轉窯設備的1.5倍。

冶煉回轉窯是一個有一定斜度的圓筒狀物，斜度為3～3.5%，物料依靠窯筒體的斜度及窯的轉動在窯內向前運動。

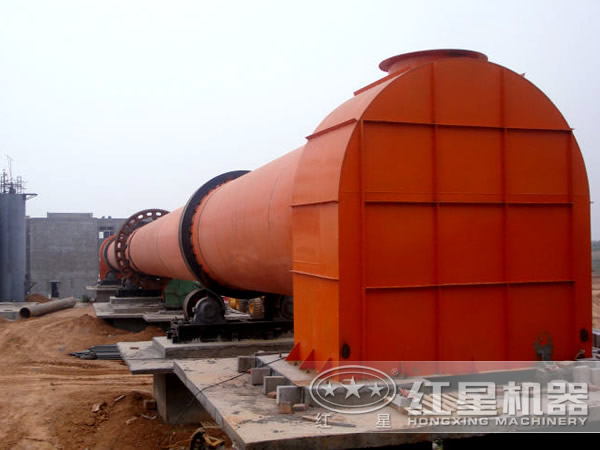

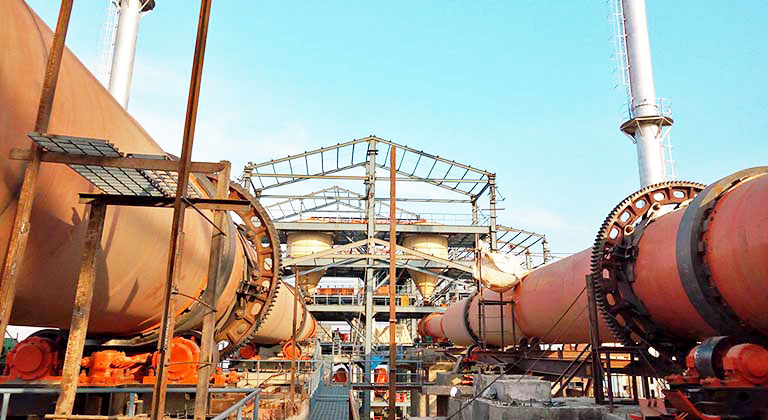

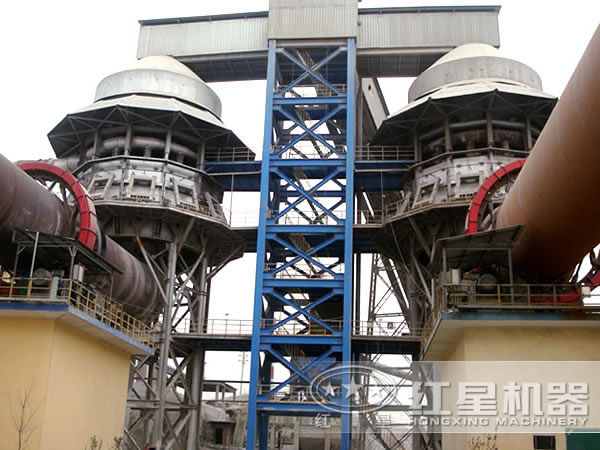

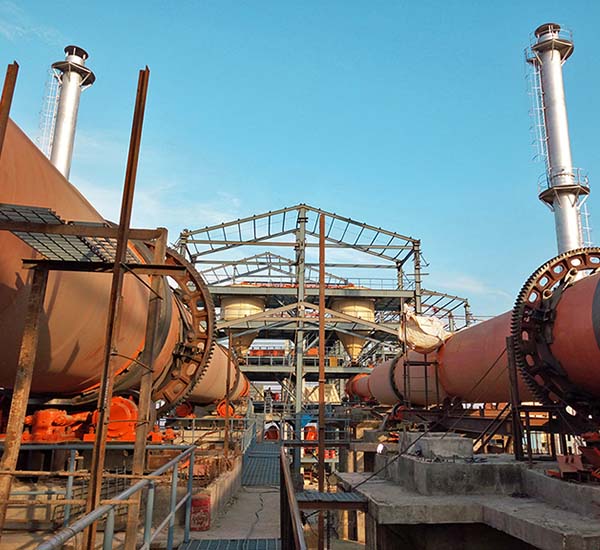

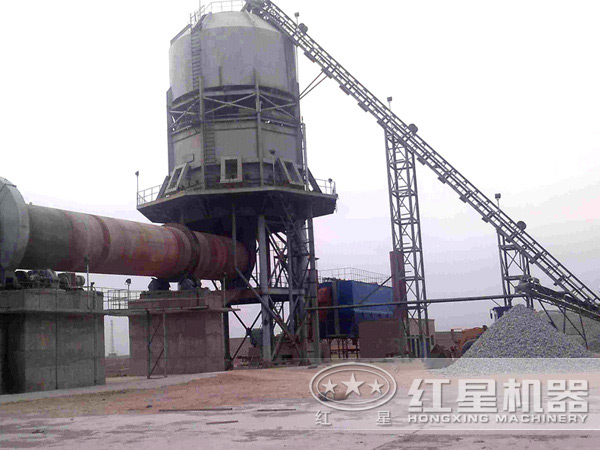

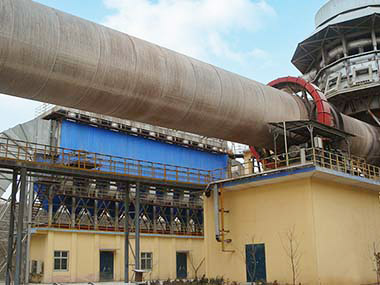

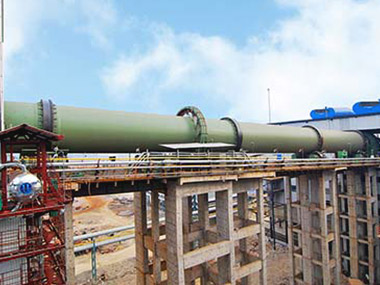

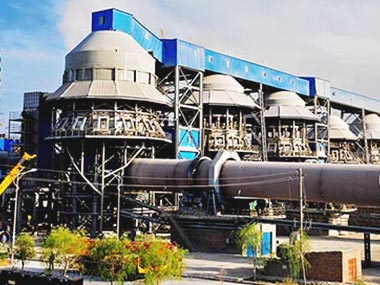

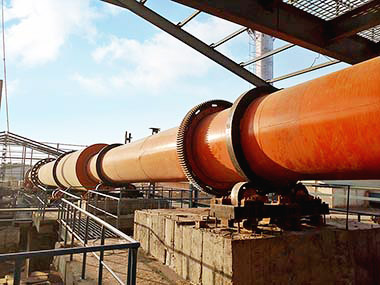

冶煉回轉窯圖片

冶煉回轉窯性能優勢

1.傳動系統用單傳動，由變頻電動機驅動硬齒面三級圓柱齒輪減速器，再帶動窯的開式齒輪副，該傳動裝置采用膠塊聯軸器，以增加傳動的平穩性，設有連接保安電源的輔助傳動裝置，可保證主電源中斷時仍能盤窯操作，防止筒體彎曲并便利檢修。

2.冶煉回轉窯是通過交迭的耐熱彈簧鋼片下柔性密封板壓緊冷風套筒體，保證在窯頭筒體稍有偏擺時仍能保持密封作用。

3.冶煉回轉窯的窯尾密封采用鋼片加石墨柔性密封，該裝置安裝簡單方便，使用安全可靠。

冶煉回轉窯工作原理

工作時，首先將物料進入冶煉回轉窯內進行加熱，原礦在窯內和熱氣流逆向移動，在加熱區原礦被加熱到還原溫度后進入到還原區。冶煉回轉窯的溫度控制在1000℃左右，還原區熱氣氛溫度控制700℃左右與還原煤氣反應還原。之后進入冷卻帶，與進入的煤氣相遇，煤氣受到預熱，物料被冷卻后排出冶煉回轉窯外，經連續斗式輸送機水冷后，入儲庫待選。

冶煉回轉窯技術參數
